キュービクルと分電盤の違いをわかりやすく解説

『低圧の分電盤』と『高圧受電設備』は、同じ電気設備の話でも扱う電圧帯がまったく違います。
設備管理の現場では、ここを混同したまま話が進み、点検計画や更新判断を誤ることがあります。
まず電圧の違いで整理すると、全体像が一気に見えます。

この記事では、その違いを基本からほどきながら、現場でどこを見ればよいかまでつなげて解説します。
図面や盤名だけで判断しにくい場面でも、電圧の区分を押さえておけば、設備の役割と注意点を切り分けやすくなるでしょう。

この記事でわかること

• 『低圧の分電盤』と『高圧受電設備』の違い
• 電圧の区分で設備を見分ける考え方
• 現場で混同しやすいポイント
• 点検や更新の前に整理すべき視点

分電盤とキュービクルの役割の根本的な違い

basics_4.webp" alt="キュービクル高圧受電設備の外観、内部構造、保守作業、配電システムの基礎知識を示す画像。" width="1536" height="1024" loading="lazy" decoding="async" sizes="(max-width: 768px) 100vw, 800px">

受変電設備の役目は、受け取った電気の電圧を施設側で使える形に変えることです。
分電盤は、その後の電気を各部屋や各機器へ振り分ける役割を担います。
ここを分けて考えると、設備のどこで電圧が変わり、どこで配電だけが行われるのかが見えやすくなるでしょう。

現場で図解を先に入れると、設備担当者は「どこで電圧が変わるのか」を一目で把握できます。
私はこの切り分けを最初に示すだけで、盤名だけでは伝わりにくい役割分担がぐっと整理されるのを何度も見てきました。

受変電と分電の違い

受変電は、外部から受けた電気を施設で使う前提に整える工程です。
キュービクルはこの領域にあり、高圧で受けた電気を施設内で扱いやすい電圧へ変える中心になります。
分電盤はその先で、低圧になった電気を照明、コンセント、空調などの回路へ細かく分ける装置です。
似ているようで、前者は「変える」、後者は「分ける」。
この違いが役割の根本です。

設備管理では、この違いを押さえるだけで点検の見方が変わります。
受変電側を見ているのに分電盤の回路まで同列に扱うと、確認すべき項目がぼやけます。
逆に分電盤の不具合を高圧側の問題として考えると、調査の順番を誤ることになるでしょう。
図解で先に並べると、担当者が迷うポイントを減らせます。

電力の流れで見る設備の位置づけ

電力の流れは、受電点から始まり、受変電設備で電圧を落とし、その後に分電盤へ送られる順番でつながっています。
施設全体を一本の線で見ると、キュービクルは入口の変換点、分電盤は末端の振り分け点です。
どちらも電気を扱いますが、前者は上流、後者は下流に位置するため、同じ「盤」でも果たす役割はまったく違います。

この位置づけを理解しておくと、故障時の切り分けも早くなります。
たとえば一部の部屋だけが停電したなら分電盤側の回路確認が先になり、施設全体に影響が出るなら受変電側を疑う流れになります。
現場では、この順序を間違えないことが復旧時間を左右します。

施設内での役割分担

施設内では、受変電設備が「電気を使える条件に整える係」、分電盤が「必要な場所へ届ける係」と考えると整理しやすいです。
受変電側は電源の起点に近く、誤れば建物全体へ波及します。
分電盤は各フロアや各用途に近く、問題が起きても影響範囲は限定されやすい。
役割の広さと影響範囲の違いが、そのまま保守の優先順位になります。

実務では、まず上流を押さえてから下流を見る順番が合理的です。
分電盤のトラブルだけを追っていても、元となる受変電側の設定や状態を見落とすと、原因がつかみにくいまま残ります。
逆に上流から下流へ流れをたどると、設備のつながりが見え、点検計画や更新計画も組み立てやすくなるのです。

取り扱う電圧の違い

電圧の区分を押さえると、設備ごとの危険の質がはっきり分かれます。
低圧は日常の分電に使う領域で、高圧は受変電設備が扱う領域です。
『6,600V』を触るキュービクルと、『100V/200V』だけを配る分電盤を分けて考えると、管理の重さがまるで違うと実感できるでしょう。

低圧と高圧の定義

低圧は、直流750V以下、交流600V以下を指します。
施設内でよく見る『100V/200V』の分電盤はこの範囲に入り、照明やコンセント、一般的な動力回路を配るための設備として扱われます。
ここは「電気を使いやすい形で分ける」世界です。

高圧は、直流750V超〜7,000V以下、交流600V超〜7,000V以下です。
つまり、同じ電気設備でも、低圧とは前提が違います。
電圧が上がるほど絶縁距離や遮断の考え方が厳しくなるため、設備の構造も点検の視点も変わってきます。
区分を曖昧にしたまま話を進めると、必要な安全対策を取りこぼす原因になるのです。
なお、7,000Vを超えると特別高圧に区分されます。
キュービクルが扱う6,600Vは高圧の範囲に収まるため、特別高圧設備とは異なる管理区分として扱われます。

6,600Vを扱う設備の前提

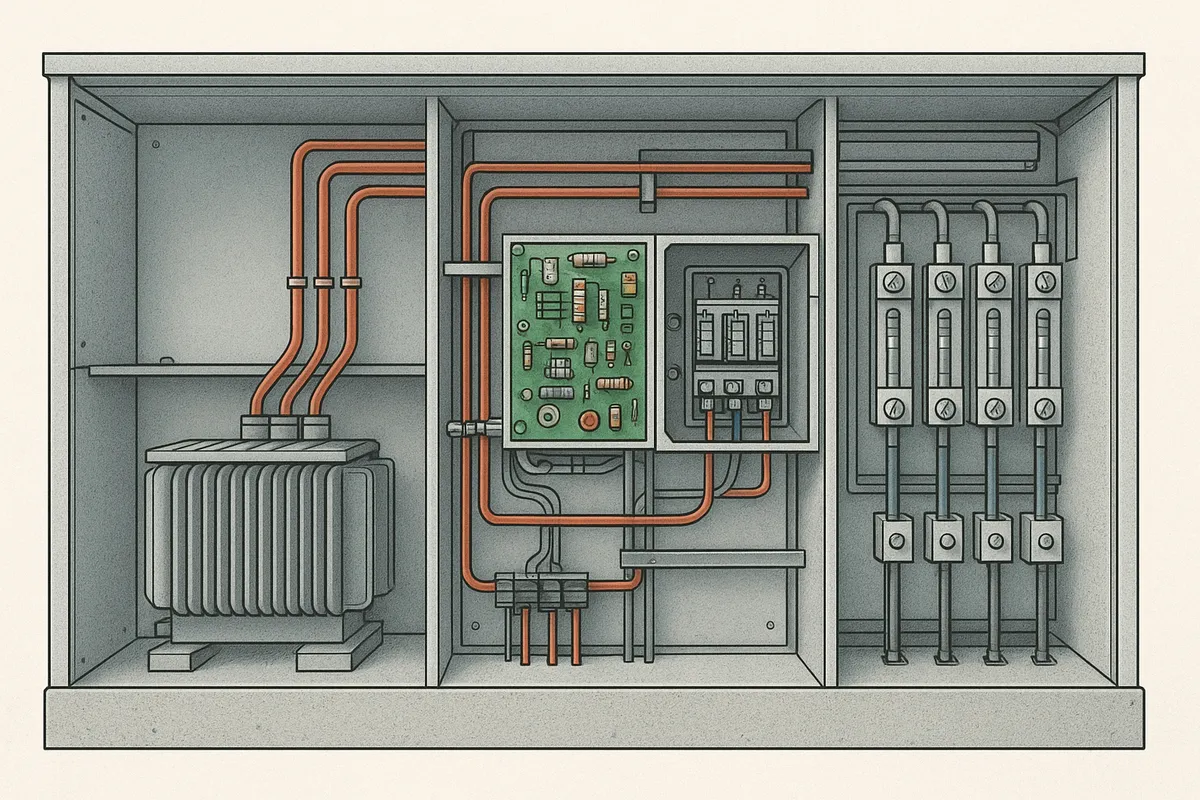

『キュービクル』は、6,600Vの高圧を受けて施設内で使える電圧へ変えるための設備です。
ここは低圧の分電盤とは別物で、受電・変圧・保護の機能をひとまとめに持ちます。
外から見れば金属製の箱でも、中では高圧の電気を扱っているため、専門資格を前提にした管理が必要になります。

現場でこの違いを説明するときは、6,600Vを扱う設備と100V/200Vだけを扱う設備を切り分けると伝わりやすいです。
たとえば、分電盤の点検は回路の増設やブレーカの状態確認が中心ですが、キュービクルではそれに加えて高圧回路の保護、変圧器の状態、遮断時の安全確保まで見ます。
読者にとって嬉しいのは、設備名ではなく電圧で考えると、何をどこまで確認すべきかが迷いにくくなる点でしょう。

安全管理が変わる理由

危険性の差は、感電のリスクだけではありません。
高圧は、誤操作や劣化が起きたときの影響範囲が広く、停電や設備停止へ直結しやすいからです。
低圧の分電盤では局所的な不具合で済む場面でも、高圧側では施設全体の運用を止める判断が必要になることがあります。
だからこそ、同じ「電気設備の点検」でも、対象が6,600Vか100V/200Vかで管理の重さが変わるのです。

安全管理の中身も変わります。
低圧では回路ごとの保護や分岐の整理が中心になりますが、高圧では受電点から変圧器までの一連の流れを前提に、遮断・接地・絶縁の考え方を重ねて見なければなりません。
設備管理の現場では、この差を理解しているだけで、点検の優先順位を誤りにくくなるのです。

設置場所・規模の違い

設置場所で迷ったら、まず契約電力と受電方式を確認します。
低圧受電で収まるか、高圧受電に切り替えるかは、施設の用途だけでは決まりません。
必要な設備容量、将来の増設余地、受電点からの距離や設置スペースを含めて判断するのが実務的です。
一般住宅や小規模店舗では低圧受電で足りることが多い一方、工場・病院・スーパー・オフィスビルのように負荷が大きい施設では高圧受電を採用するケースが増えます。

施設計画の初期段階でこの線引きを外すと、図面の描き直しやスペース再調整が発生しやすくなります。
現場では「何を建てるか」より先に「どれだけ電気を使うか」を確認する流れが自然です。
そこを押さえるだけで、設備の選定ミスをかなり減らせるでしょう。

受電方式	典型的な考え方	典型的な施設例	主な役割
低圧受電	小規模負荷をそのまま配電	一般住宅、小規模店舗	低圧回路の配電
高圧受電	需要が大きい施設で採用しやすい	工場、病院、スーパー、オフィスビル	高圧受電と変圧

規模が上がるほど、設備は『配るだけ』では足りなくなります。
負荷が増えれば電気の入口で受け方を変えなければならず、その変換点をまとめて担うのがキュービクルです。
見た目の大きさ以上に、施設全体の電気の流れを左右する中核装置だと理解すると整理しやすいでしょう。

受電方式	契約電力の目安	典型的な施設例	主な役割
分電盤	50kW未満	一般住宅、小規模店舗	低圧回路の配電
キュービクル	50kW以上	工場、病院、スーパー、オフィスビル	高圧受電と変圧

規模が上がるほど、設備は「配るだけ」では足りなくなります。
負荷が増えれば電気の入口で受け方を変えなければならず、その変換点をまとめて担うのがキュービクルです。
見た目の大きさ以上に、施設全体の電気の流れを左右する中核装置だと理解すると整理しやすいでしょう。

典型的な施設例で整理する

一般住宅は、冷蔵庫、照明、エアコン、洗濯機といった低圧機器が中心なので、分電盤で十分に成り立ちます。
小規模店舗も同様で、レジ、照明、空調、簡易な厨房機器を低圧でまかなう範囲なら、配電の考え方は住宅に近いです。
ここでは高圧設備を持ち込む理由がなく、管理の負担を増やさないほうが合理的だと言えます。

工場、病院、スーパー、オフィスビルは事情が変わります。
空調容量が大きく、稼働時間も長く、機器点数も多いため、契約電力が50kW以上に達しやすいからです。
特に病院やスーパーのように24時間近い運用や冷凍・冷蔵負荷が絡む施設では、受電点で高圧を扱い、キュービクルで変圧してから各分電盤へ送る構成が自然になります。
現場の見方としては、建物の種類を見てから電気を考えるのではなく、必要電力から設備の器を決める順番がいちばん実務的です。

点検・管理義務の違い

分電盤とキュービクルの差は、設備の規模ではなく『保安管理の前提』にもはっきり表れます。
分電盤は低圧設備として日常の目視確認が中心で、キュービクルのように電気主任技術者の選任や保安規程の届出が一律に求められるわけではありません。
これに対して高圧受電設備では、月次点検、年次点検、電気主任技術者の選任届出、保安規程の整備が必要になります。

実務で迷いが減るのは、点検回数だけで判断しないからです。誰が責任を持つのかまで見えると、保安管理の設計が一気に具体化します。現場ではここがいちばん効く。

分電盤に点検義務が少ない理由

分電盤は、低圧の電気を各回路へ振り分ける装置であり、高圧を受けて変圧する役目は持ちません。
そのため、保安管理はブレーカの状態確認、発熱の有無、表示の見やすさといった目視と簡易確認が中心になります。
設備管理の現場では、回路が増えたときにラベルの乱れや盤内の詰め込みが起きやすいので、定期的な外観確認だけでも不具合の芽を拾いやすいのです。

小規模店舗や一般住宅で分電盤が扱いやすいのは、この軽さにあります。
高圧設備のように電気主任技術者を置く発想は不要で、点検記録も受変電設備ほど厳格ではありません。
だからこそ、更新や増設の判断もシンプルになり、管理者は『どの回路がどこへつながるか』を把握することに集中できます。
分電盤は、重い保安義務を背負わない代わりに、日々の見える化で守る設備だと考えると整理しやすいでしょう。

キュービクルの月次点検・年次点検

『キュービクル』は、保安規程に基づいて月次点検と年次点検を実施します。
ただし、外部委託承認制度を利用して電気主任技術者を外部委託とし、かつ絶縁監視装置を設置している場合は、月次点検を隔月に緩和できる条件が認められています。
この制度は、電気主任技術者を自社で選任するのが難しい中小規模の施設に対して、外部の保安管理法人や個人事業者へ保安業務を委託することを経済産業省が承認するもので、コストと管理体制のバランスを取りやすくする手段の一つです。
条件付きの緩和とはいえ、原則として高圧設備は計画的な維持管理が前提です。
高圧を受ける設備は、見た目に異常がなくても接点のゆるみや絶縁劣化が進んでいることがあるため、月次で異常の兆しを拾い、年次で停電を伴う詳細確認を入れる流れが合理的になります。

この前提があることで、管理者は設備の状態を感覚ではなく記録で追えます。
たとえば、月次点検で異音や臭気の変化が出たなら、年次点検で重点的に確認する部位が絞れますし、逆に安定していれば更新時期の検討材料にもなります。
管理の負担は増えますが、停電や故障の予測が立てやすくなるのが利点です。

設備	月次点検	年次点検	管理の重さ
分電盤	目視確認中心	必須ではない	日常点検中心
キュービクル	月次点検が必要	年次点検が必要	計画保守が前提

電気主任技術者と保安規程

『キュービクル』では、電気主任技術者の選任届出と保安規程の制定・届出が必要です。
これは単なる書類仕事ではなく、高圧設備の管理責任を明確にして、点検・修繕・停止判断の基準を固定するための仕組みです。
分電盤だけの施設ではここまでの体制は求められませんが、高圧受電になると、誰が設備を見て、誰が異常時の判断を下すのかを先に決めておかないと、トラブル時に指揮系統が崩れます。

保安規程があると、月次点検や年次点検の実施手順、異常発見時の連絡順序、記録の残し方が一本化されます。
現場でありがちなのは、設備担当者ごとに判断がばらつき、同じ症状でも対応が毎回変わることです。
そこを防ぐのがこの仕組みです。
管理者にとっては、自社で抱えるか外部委託にするかを、感覚ではなく責任の重さで切り分けられる点が重要になります。
なお、自社での選任が難しい場合は外部委託承認制度を利用する選択肢があります。
経済産業省の承認を受けた保安管理法人や保安管理業務を行う個人事業者に委託する形で、電気主任技術者を常駐させない体制でも要件を満たすことが可能です。
制度の適用条件は施設の規模や設備内容によって異なるため、所轄の産業保安監督部に確認することを基本とします。

初期費用と維持費は、分電盤と『キュービクル』で見え方がまったく違います。
小規模側は導入時の負担を抑えやすく、高圧受電側は本体だけでなく保安管理まで含めて考える必要があります。
この記事を読む人は、見積書のどこに差が出るのかを知りたい施設管理者や導入担当者でしょう。
費用の内訳を分けて見ると、単価の高低だけでは判断できない構造が見えてきます。

このあとに、本体価格・工事費・保安管理費を切り分けて整理すると、受電方式ごとのコスト差が把握しやすくなります。
