キュービクルの内部構造と主要機器を図解

高圧受電設備の各機器を、名称の並びではなく受電から配電までの流れで読み解きたい方に向けたリード文です。
設計図面で機器名だけを追うと役割が散らばって見えますが、電力の流れに沿って整理すると、何が受電し、どこで保護し、どこへ配るのかがすぐつながります。
この記事では、受電設備の全体像と主要機器の役割、さらに現場での見方までを押さえられるようにします。

この記事でわかること

• 受電から配電までの流れでキュービクル内の機器を理解する視点
• 主要機器の役割と、保護・変圧・配電の関係
• CB形とPF・S形の違いを図面上で見分けるための基本
• JIS C 4620が示すキュービクルの考え方

キュービクルの全体構成｜受電部と配電部

basics_8.webp" alt="キュービクル高圧受電設備の外観、内部構造、保守作業、配電システムの基礎知識を示す画像。" width="1536" height="1024" loading="lazy" decoding="async" sizes="(max-width: 768px) 100vw, 800px">

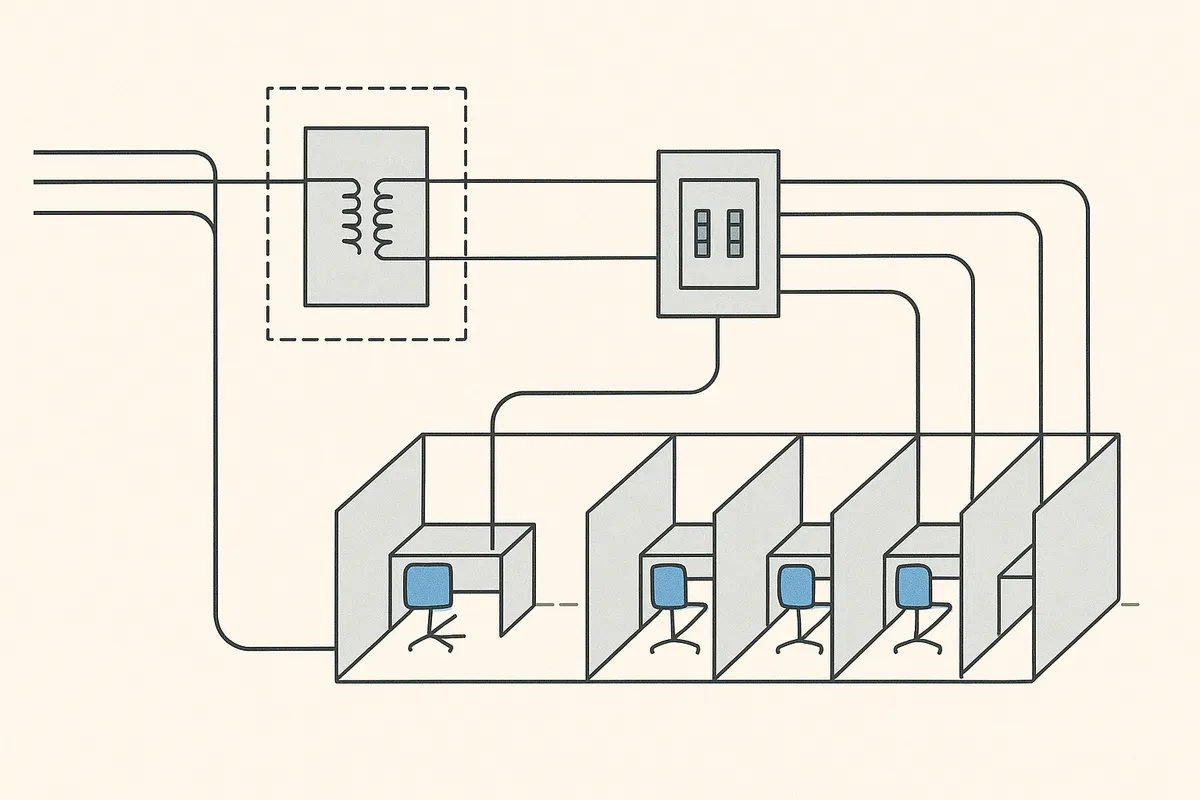

キュービクルの中身は、受電部・変圧部・配電部の3つに分けて見ると一気に整理しやすくなります。
高圧で受けた電気をそのまま使うのではなく、まず受電部で安全に受け止め、変圧部で使える電圧へ落とし、配電部で各回路へ振り分ける流れです。
図面上では同じ箱に見えても、役割を切り分けると機器の意味が明確になります。
実際、受電部と配電部をひとまとめに見ると混乱しやすいので、図面上で色分けして確認すると理解が早まります。

受電部の役割

受電部は、外から入ってくる高圧電力を最初に受ける部分です。
ここで大切なのは、電気をただ通すのではなく、遮断や保護の考え方を先に置くことにあります。
受電点が不安定なままでは後段の機器が仕事をしづらくなるため、まず入口を整えるのが受電部の役割だと押さえるとよいでしょう。

現場で図面を見ると、受電部は「入口の機器」としてまとめて描かれていることが多いです。
だからこそ、名称だけを追うと配電側の機器と混同しがちになりますが、電力の流れを左から右へ追う意識を持つと見失いません。
実務では、この部分を把握しておくことで停電時の切り分けや、どこで異常が起きたかの判断が早くなります。

変圧部の役割

変圧部は、高圧で受けた電気を低圧側で使える電圧に変える中核です。
受電と配電のあいだにあるため地味に見えますが、実際には設備全体の使い勝手を左右します。
電圧を落とす工程があるからこそ、照明、空調、動力設備へ無理なく電気を渡せるわけです。

設計図面では、変圧部は受電部と配電部の境目をつくる存在として読むと理解しやすいです。
ここを省いてしまうと、どの機器が電圧を変え、どの機器が分岐を担うのかが曖昧になります。
3つの部位を並べて見ると、変圧部は単なる中間地点ではなく、全体の電気の条件を整える要所だと分かります。

配電部の役割

配電部は、変圧された電気を各負荷へ振り分ける部分です。
受電部が入口、変圧部が条件変更なら、配電部は実際に使う先へ届ける出口だと考えると整理が進みます。
分岐先が多い建物ほどこの部分の見通しが重要になり、設備更新やトラブル対応でも配電部の構成理解が効いてきます。

配電部の見方で迷いやすいのは、同じ盤内にある機器がどれも似た形に見えることです。
ですが、負荷ごとの系統を追えば役割ははっきりします。
私は図面を読むとき、配電部を先に追ってから受電部へ戻ることもあります。
出口側から追うと、どの回路が何を動かしているかが見え、全体像がつかみやすくなるからです。

JIS C 4620の位置づけ

『JIS C 4620』は、キュービクル式高圧受電設備の標準的な構造や要求事項を整理するための規格です。
受電部・変圧部・配電部を一体の設備として見るときの基本的な考え方をそろえるうえで役立ち、図面や仕様の読み解きでも基準になります。

この位置づけを押さえると、個々の機器をバラバラに暗記する必要がなくなります。
規格は細かな部品名の一覧ではなく、設備の構成と役割分担を読むための共通言語です。
受電部から配電部までの流れに沿って見れば、キュービクル全体の意味がぶれずに読めるようになります。

受電部の主要機器と役割

受電部の機器は、雷サージを受け止める入口の保護、無負荷で切り離す開閉、負荷や短絡を止める遮断という順番で役割が分かれています。
図面では名前が並んで見えますが、実際には『どこで異常を食い止め、どこで回路を開くか』を段階的に担う構成です。
保護継電器はその判断を自動化する頭脳であり、受電設備の安全性を左右します。

避雷器（LA）の役割

避雷器（LA）は、雷サージが高圧回路へ入り込んだときに、その異常電圧を逃がして機器損傷を防ぐための保護機器です。
ふだんは静かに待機していますが、雷が来た瞬間だけ電圧の逃げ道になり、変圧器や遮断器の絶縁破壊を防ぎます。
入口側に置かれることが多いのは、サージを奥へ入れないためで、受電設備全体の被害を小さく抑えるうえで理にかなっています。

断路器（DS）の役割

断路器（DS）は、無負荷状態で回路を切り離すための開閉器です。
負荷電流や短絡電流を切る用途には向かず、あくまで『電気が流れていない状態を安全に分離する』ために使います。
だからこそ、点検や機器交換の前に回路を確実に切り分ける場面で力を発揮し、作業者の安全と設備の切り離しを担います。

真空遮断器（VCB）の役割

真空遮断器（VCB）は、負荷電流だけでなく短絡電流も遮断できる主開閉器です。
真空中でアークを素早く消す仕組みを持つため、異常時に回路を切って事故の拡大を防ぎます。
受電設備の中心で開閉を受け持つのはこの機器で、保護継電器からの指令を受けて動く構成にすると、異常発生時の判断と遮断が自動でつながります。

LBSとPFの役割分担

LBSは高圧交流負荷開閉器で、PFは高圧限流ヒューズです。
PF・S形では、LBSで回路を開閉し、PFで短絡電流や過電流を遮断する構成になります。
CB形のように継電器と遮断器を組み合わせる方式に比べると、機器構成を簡素にしやすい一方で、保護の範囲や選定条件は容量や用途に応じて見極める必要があります。
なお、PF・S形はJIS C 4620の規定により、受電設備容量300kVA以下が適用範囲です。

この組み合わせのよさは、必要な機能を比較的少ない機器でまとめやすい点にあります。
LBSが日常の開閉を受け、PFが異常電流を切るため、主回路の見通しがよくなります。
受電設備の図面を読むときも、CB形と比べて『どの機器が開閉し、どの機器が異常を止めるのか』が見えやすく、保守の考え方をつかみやすい構成です。

変圧器（トランス）の仕組み

変圧器（トランス）は、電圧を変えて高圧受電を建物内で使える条件に落とし込む装置です。
仕組み自体は単純でも、発熱と重量の影響が大きく、図面段階で設置スペースと換気をどう取るかが仕上がりを左右します。
特に受変電設備の更新では、能力だけでなく搬入経路や周囲の余白まで見ておくと、現場での手戻りが減ります。

変圧の基本原理

一次側の交流電圧を鉄心に与えると、磁束が生まれ、その変化が二次側に電圧を誘起します。
巻数比で電圧が決まるので、電気を『消費』するのではなく、磁気を介して条件を作り替える機器だと考えると理解が早いです。
高圧を低圧へ下げるだけでなく、必要に応じて電圧を整え、後段の照明や動力機器へ無理なく渡す役目を持ちます。

油入変圧器の特徴

油入変圧器は、内部の冷却と絶縁を油で担う構造です。
熱を油に逃がして外へ伝えやすくするため、同じ変圧条件でも温度上昇を抑えやすく、比較的大きな容量を扱う場面で選ばれやすい構成になります。
油があるぶん筐体は重くなりますが、その重さは冷却性能と絶縁性を支えるための代償でもあります。

モールド変圧器の特徴

モールド変圧器は、巻線を樹脂で固めて絶縁する方式です。
油を使わないため、油管理を前提にした構成よりも取り回しが明快で、建物内に置く際の扱いを簡素化しやすいのが強みです。
内部が樹脂で保護されているので、日常の保守で液体の状態を気にする場面が減り、設備担当の見通しが立ちやすくなります。

省エネ基準との関係

省エネ基準と変圧器の関係は、損失をどこまで抑えるかに集約されます。
変圧器は運転中ずっと損失が発生する機器なので、高効率機種への更新を検討すると、長時間運転する施設ほど電力コストの差が積み上がりやすくなります。
特に更新時は、定格容量だけでなく、無負荷損と負荷損のバランスを確認すると判断しやすいです。

設計の観点では、油入かモールドかを感覚で決めるより、設備の置かれ方と運用時間で見る方が実務的です。
長時間運転する用途なら損失の差が効きやすく、短時間負荷中心なら設置条件が優先されることもあります。
省エネは数字の世界ですが、実際の図面ではスペースと換気、重量と保守性の方が先に効いてくる。
この順番を外さないことが、無理のない選定になります。

保護継電器・計測機器の役割

保護継電器は、異常を見つけて『VCB』を動かす指令役です。
『OCR』は過負荷や短絡を、『GR』は地絡を見張り、条件に達した瞬間に遮断へ進みます。
読者が図で追うなら、どの異常を誰が見て、どの機器を動かすのかを分けて見るだけで、保護の流れは一気にほどけるでしょう。

OCRの役割

『OCR』は過電流継電器で、回路に流れる電流が想定を超えたときに『VCB』へトリップ指令を出します。
過負荷はじわじわ設備を熱くし、短絡は一気に大電流を流すため、どちらも放置できません。
ここで『OCR』が働くと、配線や変圧器を焼き切る前に回路を切り離せるので、被害が盤全体へ広がるのを止めやすくなります。
設備管理の現場では、原因が過負荷なのか短絡なのかを切り分ける出発点にもなる機器です。

GRとZCTの関係

『GR』は地絡継電器で、地絡電流（絶縁不良により回路から大地へ流れ出た電流）を検出すると『VCB』を動かします。
地絡は、活線が機器の金属部や接地側へ逃げる状態で、感電や焼損の入口になります。
ここで要になるのが『ZCT』です。
零相変流器である『ZCT』は、三相の電流を一括して通し、そのベクトル和（零相電流）を検出します。
正常時はベクトル和がゼロで二次側に電流が流れませんが、地絡が発生するとバランスが崩れ、ゼロでなくなった零相電流を『GR』へ送ります。

VCB連動のしくみ

『VCB』連動の流れは、異常検出から遮断までを機械的に短く結ぶところに価値があります。
『OCR』や『GR』が条件を満たすと、トリップ回路に信号が入り、『VCB』の接点が開いて主回路を切ります。
つまり、判断は継電器、実行は遮断器です。
ここを分けて理解すると、図面上で接点記号が多くても迷いにくい。

電力量計の役割

『電力量計』は、保護ではなく計測と記録を担う機器です。
積算電力計として使われ、どれだけ電力を使ったかを積み上げて見せます。
異常時に回路を止める『OCR』や『GR』とは役割が異なり、こちらは運用の見える化が主眼です。
受電設備では、保護だけでなく使用電力量を把握できることが、契約や負荷管理の判断材料になります。

力率改善機器・その他機器

力率改善機器は、見た目の派手さはありませんが、電気代と保守性を同時に左右する実務機器です。
進相コンデンサ（SC）は力率を上げて基本料金の割引を狙う役割を持ち、直列リアクトル（SR）はそのコンデンサを突入電流と高調波から守ります。
更新時はSCの劣化とSRの有無を並べて見るだけで、設備を延命するか、交換して電気代を詰めるかの判断がずっと明確になるでしょう。

進相コンデンサ（SC）の役割

進相コンデンサ（SC）は、力率を改善して受電設備の無駄な電流を減らすための機器です。
電動機や変圧器が多い建物では、電流の一部が有効に仕事をしない成分として流れやすく、これが増えると契約電力の見え方にも影響します。
SCを入れると、その無効分を打ち消して電源側の負担を軽くできるため、契約条件によっては基本料金の低減につながる場合があります。

直列リアクトル（SR）の役割

直列リアクトル（SR）は、SCの前後に入れて突入電流を抑え、高調波の悪影響を弱めるための機器です。
コンデンサは投入した瞬間に大きな電流が流れやすく、これが繰り返されると接点や内部素子に負担がたまります。
SRを直列に入れると、その急激な流れ込みをなだらかにして、コンデンサ回路の寿命を守りやすくなります。
さらに、高調波が多い設備では共振や過電流の火種にもなるため、SRの有無で保護の安定感が変わります。

寿命と交換目安

進相コンデンサの寿命は15年（JEMA推奨。
稼働後10年頃から故障率が増加傾向のため、10年を過ぎたら状態確認を強化）です。
絶縁劣化しやすいので、長く使えば使うほど性能が落ちるというより、内部の安全余裕が少しずつ削られていく感覚に近いです。
外観がきれいでも油断できず、膨れ、変色、異音、端子部の熱の入り方が変わっていないかで状態差が出ます。
寿命の考え方は変圧器ほど目立ちませんが、力率改善盤では最優先で見たい項目になります。

交換目安を年数で押さえておく意味は、故障前に費用を平準化できることにあります。
10年を過ぎると点検のたびに状態差が読みやすくなり、15年に近づくほど更新計画へ乗せた方が管理しやすいです。
特にSCは更新時に劣化確認をすると、保守費と電気代のどちらを重く見るかを決めやすくなります。
見た目が小さいため軽視されがちですが、壊れてから止まると配電全体の力率管理が崩れるので、交換の遅れはそのまま損失になります。

力率改善による経済効果

力率改善の経済効果は、単に電気を少し節約する話ではありません。
電源側に流れる無効分が減ると、契約電力に対する見え方が変わり、料金メニューによっては基本料金の割引を受ける余地が生まれます。
設備更新の費用を考えるとき、この『毎月の差』が積み上がる速度は意外に大きいです。

現場での判断は、SC単体の良し悪しでは終わりません。
SRが入っているか、SCが10〜15年の寿命帯に入っていないか、盤内の熱と劣化が進んでいないかまで見ると、保守性と電気代の両面で納得感のある結論に近づきます。
更新時にこの二つを並べて点検しておくと、目立たない付属機器が実はコストの分岐点だったと分かるはずです。

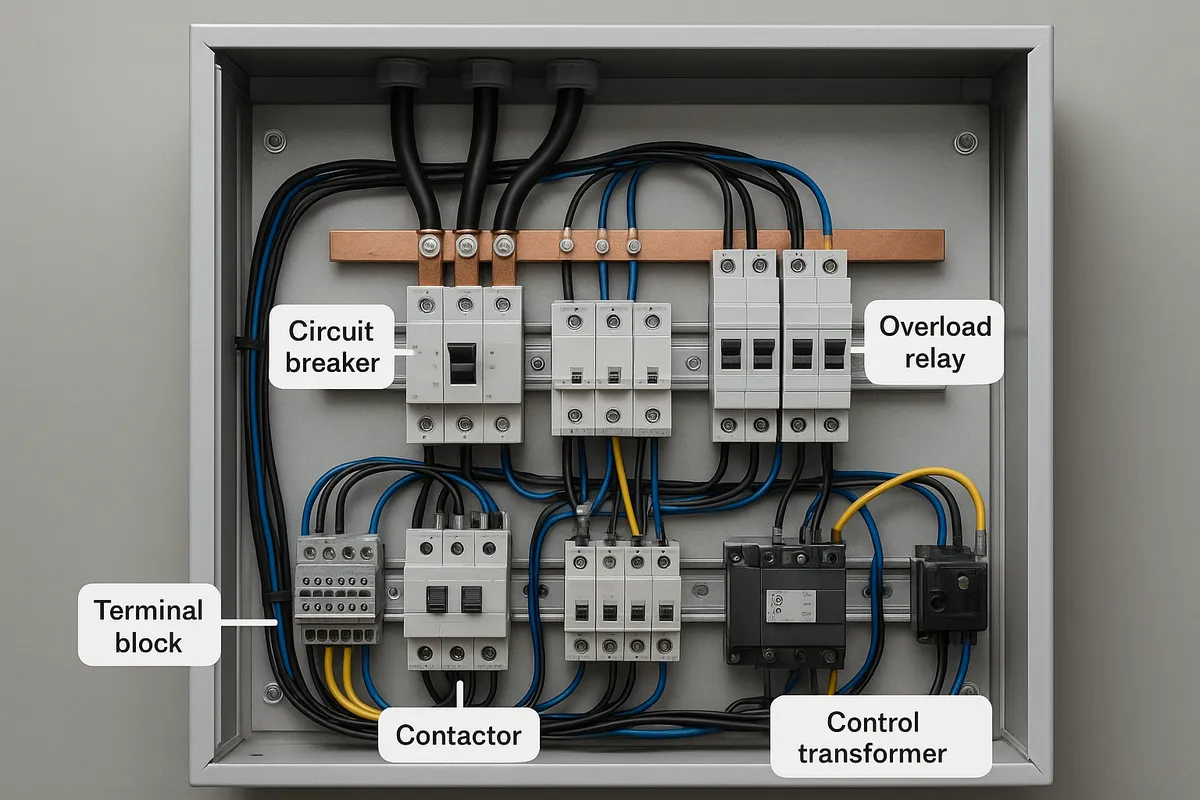

キュービクル内部を見るときの実務上のポイント

図面を読むときは、機器名を上から追うより、保護→変圧→配電の順で見る方が全体像をつかみやすいです。
異常時にどこを見ればよいかが整理され、受電設備の役割分担も自然に見えてきます。

設備管理に関わる人ほど、この順番で見直す価値があります。
機器単体の知識より、流れとして理解した方が、点検や更新の判断が速くなるからです。
高圧受電設備を初めて読む人にも、図面は読めるけれど整理が苦手な人にも役立つ内容にしています。

まとめ

キュービクルの内部構造は、受電→変圧→配電の流れで押さえると理解しやすくなります。
受電部では避雷器や遮断器が入口を守り、変圧部では高圧を低圧へ変え、配電部では各負荷へ電気を振り分けます。
図面を読むときは、機器名を暗記するより、どの異常を誰が見て、どこで止めるのかを流れで確認するのが実務的です。

また、CB形とPF・S形は保護の考え方が異なり、施設の容量や用途で選び分ける必要があります。
JIS C 4620は、その構造や考え方を整理するための基準として押さえておくと役立ちます。
